熔噴布計量泵組成部分及結構圖
作者：巴特熔體泵 時間：2020-12-07 10:44:52

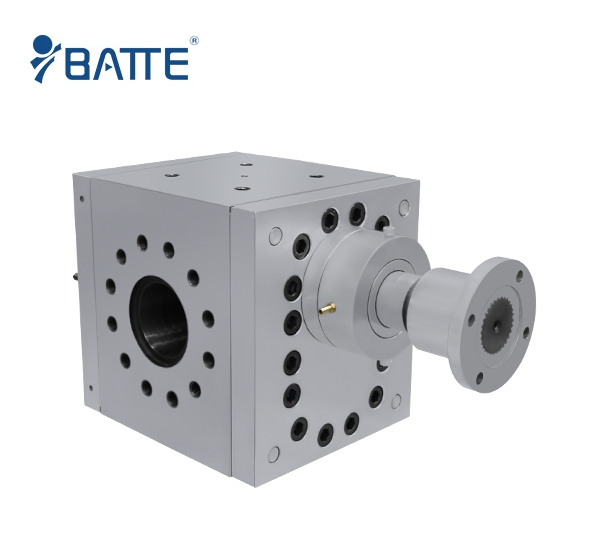

一臺完整的熔噴布計量泵組成部分包括電機、減速機、萬向聯軸器和泵頭幾部分。泵頭部分是由泵殼、前后側蓋、齒輪軸、滑動軸承和軸封構成的。鄭州巴特熔噴布計量泵廠家，不僅僅提供制造精良的產品，而且提供完善的售后服務保障，快速響應客戶問題。本文就具體概述熔噴機計量泵的泵頭結構。
泵殼
泵殼一般為整體鑄造，殼內安裝外嚙合的一對齒輪軸和軸承。，殼外兩側分別是進出口法蘭，進口直徑比出口大，這對于高黏度、低壓力的吸入條件尤為重要，可提高泵效率及運轉的穩定性。前后側蓋實際上就是帶有夾套的平端蓋，內側周邊涂高溫密封膠，通過高強度螺栓與泵體緊密聯系在一起，防止熔體泄漏。
齒輪軸
熔噴布計量泵有一對齒輪軸，一個長軸，一個短軸，長軸是驅動軸，短軸是從動軸。齒輪有直齒輪、斜齒輪、人字齒輪，齒形有漸開齒廓和圓弧齒廓，常用的是漸開線型直齒輪。
滑動軸承
長、短軸的兩端各有一個整體式向心滑動軸承，四個軸承既起軸承作用又起擋板作用，阻擋熔體側流和齒輪軸的竄動"軸承的潤滑利用所輸送的熔體自身進行潤滑，在軸承的內徑表面靠近泵出口一側開有一定寬度和深度的縱向溝槽，利用出口和入口的熔體壓差將熔體導入軸頸間隙，并通過泵殼和側蓋上的潤滑通道返回入口低壓側，達到潤滑目的。
軸封部分
軸封的作用就是防止熔體向外大量泄漏，對于入口為負壓的泵，軸封還起到阻止外界空氣進入泵腔的作用。軸封的形式有多種，螺旋密封、填料密封、組合密封等形式。
鄭州專業的熔噴機計量泵生產廠家，多年的熔噴計量泵研發生產經驗，為國內多家上市企業提供熔噴計量泵和熔噴換網器，24小時咨詢熱線：0371-67993077
